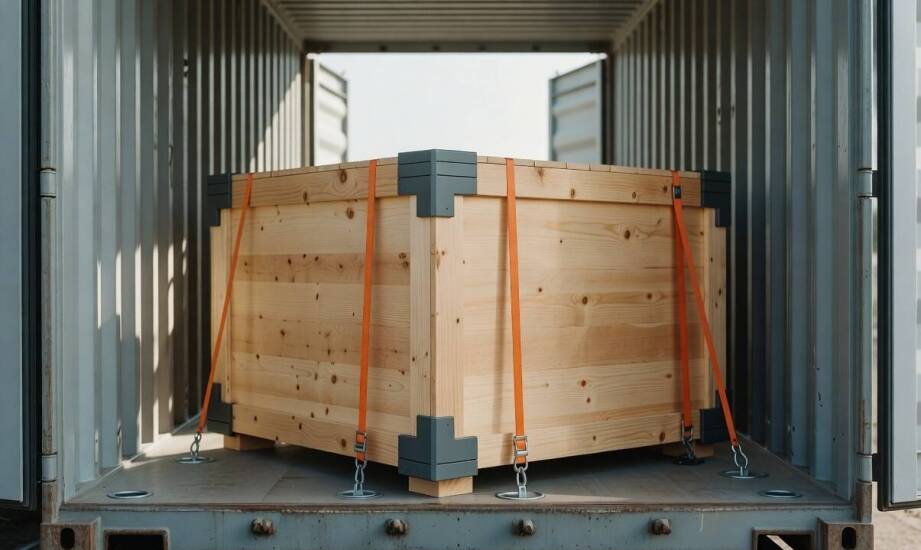

Jak projekt drewnianego opakowania według CTU Code wpływa na blokowanie i mocowanie ładunku w kontenerze

Projekt drewnianego opakowania determinuje możliwości bezpiecznego rozmieszczenia towarów wewnątrz jednostki transportowej. Brak przewidzianych na etapie projektowania punktów blokowania i mocowania utrudnia prawidłowe zabezpieczenie ładunku. Prowadzi to do zwiększonego ryzyka jego przemieszczenia podczas gwałtownych manewrów drogowych lub silnego sztormu na morzu. Odpowiednio wczesna analiza wymagań transportowych pozwala uniknąć kosztownych uszkodzeń maszyny oraz samego kontenera.

Zasady CTU Code dla środka ciężkości i geometrii opakowania

Kodeks CTU przesuwa uwagę inżynierów z samego procesu przewozu na fizykę ładunku oraz docelową geometrię skrzyni lub palety. Zgodnie z tymi wytycznymi środek ciężkości powinien znajdować się blisko geometrycznego środka długości i szerokości jednostki transportowej. Jego mimośród nie może przekraczać tolerancji na poziomie ±5% w stosunku do głównych osi. Ważną wytyczną dla sztauerów jest tak zwana zasada 60/50. Oznacza ona, że 60% całkowitej masy ładunku należy umieścić w środkowych 50% długości kontenera. Źle rozłożona masa zmienia wymagania wobec samej konstrukcji drewnianej podstawy i nierzadko prowadzi do punktowego przeciążenia podłogi naczepy. Geometria opakowania wpływa z kolei bezpośrednio na możliwość uzyskania stabilnego układu, w którym poszczególne elementy wspierają się nawzajem.

W praktyce produkcyjnej przedsiębiorstwa SEWD projektowanie skrzyń uwzględnia rygorystyczne normy fitosanitarne oraz zasady bezpiecznego sztauowania. Opakowania drewniane przeznaczone do międzynarodowego eksportu muszą spełniać ścisłe wymogi standardu ISPM 15. Oznacza to konieczność użycia surowca poddanego obróbce termicznej w temperaturze 56°C przez minimum 30 minut. Wymagane jest także dokładne pozbawienie materiału kory oraz nałożenie trwałego oznakowania IPPC. Skrzynie eksportowe zbudowane z certyfikowanego drewna ułatwiają późniejszą integrację z systemami rozpierania w ładowni morskiej. Brak odpowiednich certyfikatów na etapie projektowym skutkuje zatrzymaniem ładunku w porcie docelowym i koniecznością kosztownej kwarantanny.

Wytrzymałość podstawy, wymiary i błędy w projektowaniu opakowań

Odporność podstawy na ściskanie prostopadłe decyduje o zachowaniu towaru podczas wielokrotnych przeładunków portowych. Zgodnie z tabelami wytrzymałości materiałowej opublikowanymi w załącznikach do CTU Code, dla drewna średniej jakości graniczny parametr ściskania wynosi 0,5 kN/cm². Od dokładnego kształtu skrzyni zależą metody jej późniejszego pasowania w zamkniętej przestrzeni. Prostopadłościenne formy o dużej sztywności narożników pozwalają na układanie modułowe bez użycia skomplikowanych konstrukcji rozpierających. Niestandardowe, asymetryczne bryły wymuszają z kolei stosowanie dodatkowych belek dystansowych, co zwiększa zużycie materiałów sztauerskich.

Zewnętrzne wymiary opakowania oraz umiejscowienie grubych krawędzi nośnych decydują o tym, czy ładunek da się załadować wprost z wideł wózka. Zbieżność wymiarów zewnętrznych skrzyni z wewnętrznym światłem ładowni pozwala wyeliminować potrzebę doraźnych przeróbek stolarskich na placu załadunkowym. Profesjonalnie zaplanowane pakowanie w kontenery bywa jednak bardzo często utrudnione przez typowe błędy konstrukcyjne popełniane na wczesnym etapie. Głównym problemem jest całkowity brak zintegrowanych punktów pod pasy mocujące na powierzchni skrzyni. Zmusza to operatorów wózków i sztauerów do owijania taśm wokół delikatnych elementów poszycia, co natychmiast prowadzi do pęknięć desek i osłabienia całej konstrukcji.

Zbyt duże luzy pozostawione między transportowaną maszyną a wewnętrznymi ścianami drewnianej obudowy stanowią kolejny poważny błąd projektowy. Powoduje to silne uderzenia wewnętrzne podczas kołysania statku na fali, nawet jeśli samo opakowanie pozostaje idealnie nieruchome względem podłogi kontenera. Drewniane elementy blokujące powinny być zawsze całkowicie suche i wolne od pęknięć sękowych. Dzięki temu przenoszą one obciążenia wyłącznie poprzez ściskanie, skutecznie unikając niebezpiecznego dla stabilności zginania poprzecznego.

Rozpatrywanie opakowania wyłącznie jako osłony towaru przed deszczem jest poważnym błędem logistycznym. Skrzynia eksportowa stanowi bowiem integralną część całego systemu mocowania, a jej parametry fizyczne bezpośrednio wpływają na bezpieczeństwo łańcucha dostaw. Wdrożenie ścisłych wytycznych CTU Code już na etapie tworzenia rysunku technicznego pozwala znacznie skrócić czas załadunku. Minimalizuje również ryzyko odrzucenia towaru przez rygorystycznych inspektorów portowych. Zintegrowane podejście do obliczania wymiarów i sztywności podstawy to dziś fundament nowoczesnej i bezszkodowej spedycji przemysłowej.
